Nguyễn An Trong các công trình hiện đại, hệ thống báo cháy đóng vai trò then chốt trong việc phát hiện sớm và cảnh báo nguy cơ hỏa hoạn. Tuy nhiên, để hiểu và triển khai hiệu quả, việc nắm rõ bản vẽ sơ đồ nguyên lý hệ thống báo cháy là điều không thể thiếu. Bài viết dưới đây, BK Door sẽ giúp bạn tìm hiểu chi tiết nguyên lý hoạt động cũng như cách đọc và áp dụng bản vẽ vào thực tế thi công một cách chính xác và an toàn.
Nhiệm vụ của hệ thống báo cháy
Hệ thống báo cháy được thiết kế nhằm phát hiện sớm các dấu hiệu cháy nổ và đưa ra cảnh báo kịp thời, giúp giảm thiểu tối đa thiệt hại về người và tài sản. Trong thực tế, nhiều vụ hỏa hoạn gây hậu quả nghiêm trọng chỉ vì không được phát hiện sớm hoặc cảnh báo chậm trễ.
Về cơ bản, hệ thống báo cháy đảm nhiệm các nhiệm vụ chính sau:
- Phát hiện cháy nhanh chóng: Nhận biết các dấu hiệu như khói, nhiệt độ, khí gas hoặc tia lửa ngay từ giai đoạn sớm, kể cả khi đám cháy chưa bùng phát thành ngọn lửa lớn.
- Truyền tín hiệu về trung tâm: Gửi thông tin sự cố về tủ trung tâm để xử lý và xác định khu vực xảy ra cháy.
- Kích hoạt cảnh báo: Tự động điều khiển các thiết bị đầu ra như còi, chuông, đèn để cảnh báo cho con người.
- Hỗ trợ hệ thống chữa cháy: Kích hoạt hoặc liên kết với các hệ thống chữa cháy nhằm xử lý sự cố kịp thời.
Nhờ các chức năng này, hệ thống báo cháy giúp con người nhanh chóng phát hiện nguy hiểm, chủ động sơ tán và phối hợp triển khai quy trình tổ chức chữa cháy một cách hiệu quả, từ đó đảm bảo an toàn và hạn chế tối đa rủi ro trong các công trình.

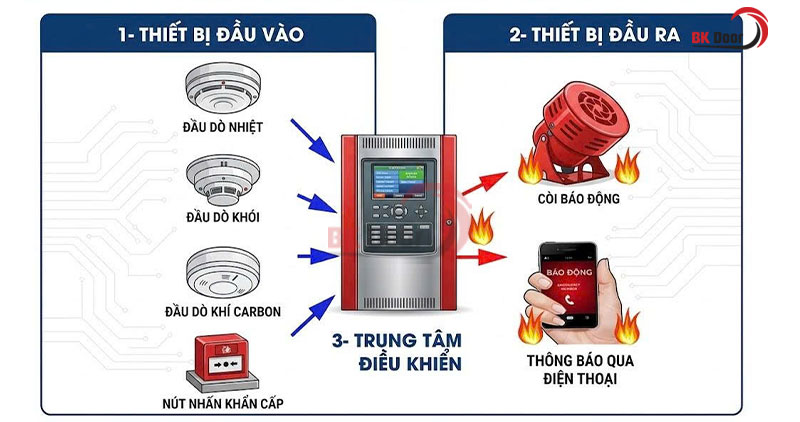

Các thành phần chính của hệ thống báo cháy
Một hệ thống báo cháy tiêu chuẩn được cấu thành từ 3 nhóm thiết bị chính, phối hợp với nhau để phát hiện và xử lý sự cố cháy một cách tự động:
- Thiết bị đầu vào: Là các thiết bị có nhiệm vụ phát hiện dấu hiệu cháy thông qua sự thay đổi của môi trường như nhiệt độ, khói, khí gas hoặc tia lửa. Các thiết bị phổ biến gồm đầu báo khói, đầu báo nhiệt, đầu báo khí và nút nhấn khẩn cấp.
- Bộ xử lý trung tâm: Đóng vai trò là trung tâm điều khiển, tiếp nhận tín hiệu từ thiết bị đầu vào, xử lý thông tin và truyền lệnh đến các thiết bị đầu ra. Đây là nơi giám sát toàn bộ trạng thái hoạt động của hệ thống, bao gồm các thiết bị như màn hình, mainboard, bo mạch, bộ nguồn, ác quy…
- Thiết bị đầu ra: Bao gồm các thiết bị cảnh báo như còi, chuông, đèn nháy… có nhiệm vụ phát tín hiệu âm thanh và ánh sáng khi nhận lệnh từ trung tâm, giúp con người nhanh chóng nhận biết và xử lý sự cố.
Những loại báo cháy tự động phổ biến hiện nay
Hiện nay, hệ thống báo cháy tự động được phân loại dựa trên công nghệ và cách thức quản lý tín hiệu. Trong đó, phổ biến nhất là hai loại báo cháy sau:
Báo cháy thông thường
Hệ thống báo cháy thông thường là loại hệ thống phát hiện cháy theo khu vực, trong đó nhiều đầu báo được kết nối chung trên một đường tín hiệu. Khi xảy ra sự cố, hệ thống chỉ xác định được khu vực có cháy, không xác định chính xác từng vị trí thiết bị.
Hệ thống này thường được ứng dụng trong các công trình quy mô nhỏ và vừa như nhà ở, chung cư mini, văn phòng hoặc trung tâm dịch vụ. Về cấu hình, báo cháy thông thường gồm 2 loại:
- Có dây: Sử dụng hệ thống dây dẫn để kết nối thiết bị và cấp nguồn. Ưu điểm là chi phí thấp, dễ thi công, độ ổn định cao.
- Không dây: Sử dụng pin và sóng tín hiệu để truyền dữ liệu, không cần đi dây. Tính thẩm mỹ cao, linh hoạt nhưng chi phí và yêu cầu kỹ thuật cao hơn.
Báo cháy địa chỉ
Khác với hệ thống thông thường, báo cháy địa chỉ cho phép xác định chính xác vị trí xảy ra sự cố đến từng đầu báo riêng lẻ. Mỗi thiết bị trong hệ thống đều có một địa chỉ riêng biệt, giúp việc kiểm soát và xử lý nhanh chóng, hiệu quả hơn.
Một đầu báo trong hệ thống này có thể giám sát khu vực từ vài chục đến hàng trăm mét vuông tùy theo thiết kế. Vì vậy, đây là lựa chọn tối ưu cho các công trình quy mô lớn và phức tạp như nhà xưởng, kho bãi, bệnh viện, trung tâm thương mại hay tòa nhà cao tầng.
Hệ thống báo cháy địa chỉ được đánh giá cao nhờ khả năng:
- Điều chỉnh độ nhạy linh hoạt theo từng khu vực
- Tích hợp công nghệ hiện đại
- Kết nối và giám sát từ xa qua các thiết bị như điện thoại, máy tính bảng hoặc laptop
Tuy nhiên, đi kèm với đó là chi phí đầu tư cao hơn, thời gian triển khai dài và yêu cầu đội ngũ kỹ thuật có chuyên môn sâu.
Nguyên lý hoạt động của hệ thống báo cháy
Hệ thống báo cháy tự động được thiết kế theo cơ chế vận hành khép kín, đảm bảo phát hiện nhanh và cảnh báo kịp thời ngay từ giai đoạn đầu của sự cố.
Cụ thể, quy trình hoạt động diễn ra theo 3 giai đoạn chính:
- Tiếp nhận tín hiệu (thiết bị đầu vào): Các đầu báo như đầu báo khói, đầu báo nhiệt hoặc nút nhấn khẩn cấp có nhiệm vụ phát hiện dấu hiệu cháy và truyền tín hiệu về trung tâm điều khiển.
- Xử lý thông tin (trung tâm báo cháy): Trung tâm sẽ phân tích dữ liệu nhận được, xác định khu vực xảy ra sự cố và đưa ra lệnh điều khiển phù hợp.
- Cảnh báo (thiết bị đầu ra): Ngay sau khi xác nhận có cháy, hệ thống sẽ kích hoạt chuông, còi, đèn chớp… nhằm cảnh báo cho con người nhanh chóng sơ tán và xử lý tình huống.
Cơ chế này giúp rút ngắn thời gian phản ứng, giảm thiểu tối đa thiệt hại về người và tài sản.
Bản vẽ sơ đồ nguyên lý hệ thống báo cháy
Tùy theo quy mô và đặc điểm từng công trình, bản vẽ sơ đồ nguyên lý sẽ được thiết kế khác nhau. Tuy nhiên, về cơ bản có hai dạng hệ thống được sử dụng phổ biến:

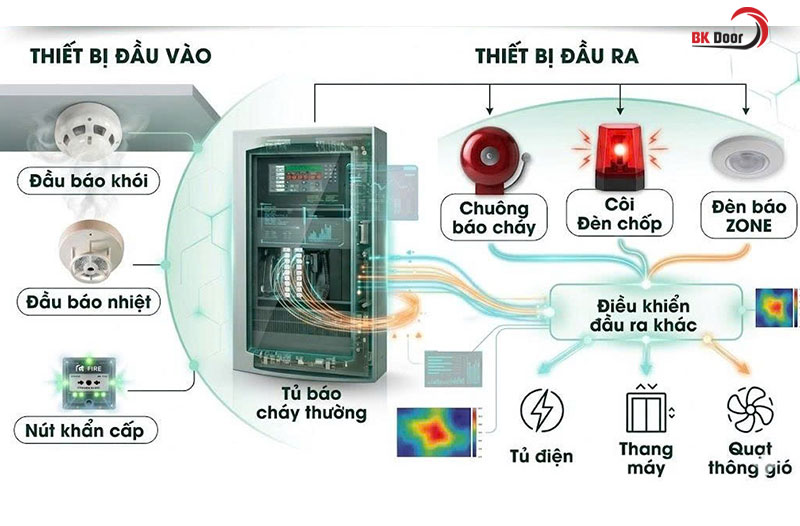

Bản vẽ sơ đồ nguyên lý hệ thống báo cháy thường
Hệ thống báo cháy thường hay gọi là hệ thống báo cháy quy ước (zone) được thiết kế theo nguyên tắc các thiết bị nằm chung trên một đường dây tín hiệu.
Với cấu trúc này, khi xảy ra sự cố, hệ thống chỉ có thể xác định được khu vực phát sinh cháy, nhưng không chỉ ra chính xác vị trí của từng đầu báo.
Trong mỗi zone, có thể lắp đặt nhiều thiết bị như đầu báo khói, đầu báo nhiệt hoặc nút nhấn khẩn. Khi một thiết bị kích hoạt, toàn bộ khu vực đó sẽ được cảnh báo thông qua các thiết bị đầu ra. Giải pháp này phù hợp với các công trình đơn giản, diện tích không quá lớn.

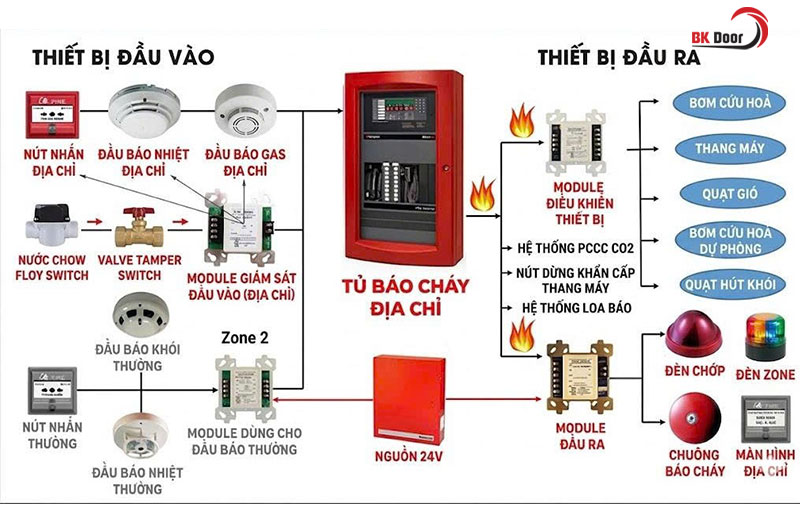

Bản vẽ sơ đồ nguyên lý hệ thống báo cháy địa chỉ
Khác với hệ thống thường, báo cháy địa chỉ cho phép nhận diện chính xác từng điểm phát sinh sự cố nhờ mỗi thiết bị đều được gán một địa chỉ riêng biệt. Khi có tín hiệu báo cháy, hệ thống sẽ hiển thị cụ thể vị trí của thiết bị đang kích hoạt, giúp việc xử lý nhanh chóng và chính xác hơn.
Ngoài ra, hệ thống còn có khả năng:
- Kết nối với máy tính để giám sát tập trung
- Lập trình và tùy chỉnh thông qua phần mềm
- Liên kết nhiều tủ trung tâm trong cùng một hệ thống
Nhờ đó, người vận hành có thể kiểm soát toàn bộ hệ thống từ xa mà không cần thao tác trực tiếp tại từng tủ điện.
Các bước triển khai lắp đặt hệ thống báo cháy
Căn cứ vào sơ đồ nguyên lý đã thiết kế, việc thi công hệ thống báo cháy thường được triển khai theo các bước kỹ thuật sau:

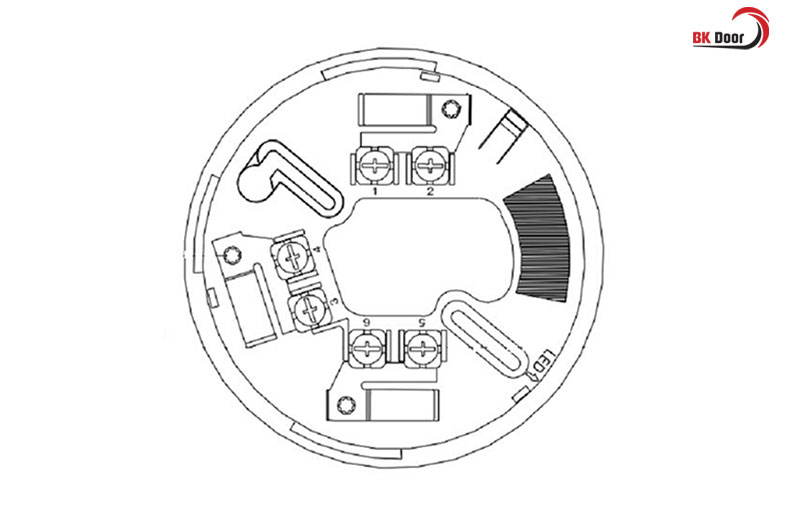

Bước 1- Đấu nối đế đầu báo: Trước tiên, tiến hành đấu dây vào đế đầu báo đúng cực tính theo quy định kỹ thuật. Trên đế thường có các chân ký hiệu (1, 2, 5, 6 như hình), trong đó các chân nối tiếp và chân truyền tín hiệu cần được phân biệt rõ ràng. Việc đấu đúng ngay từ đầu sẽ đảm bảo tín hiệu truyền ổn định trong toàn hệ thống.

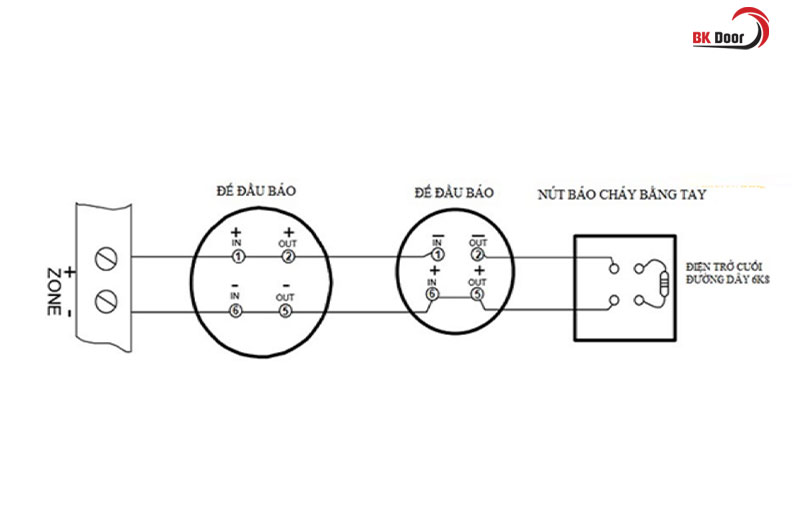

Bước 2 – Liên kết đầu báo và nút nhấn với tủ trung tâm: Sau khi hoàn thiện phần đế, thực hiện kết nối các đầu báo và nút nhấn khẩn cấp về tủ trung tâm. Tại đây cần lắp điện trở cuối tuyến để kiểm soát tín hiệu đường dây. Nút nhấn có thể đấu chung với mạch đầu báo hoặc tách riêng thành một kênh độc lập tùy theo thiết kế từng khu vực.
Bước 3 – Gắn đầu báo vào đế: Tiến hành lắp đầu báo vào phần đế đã cố định trước đó. Khi lắp, cần căn chỉnh đúng khớp giữa các ký hiệu trên đầu báo và đế để đảm bảo tiếp xúc tốt và tránh lỗi kết nối trong quá trình vận hành.

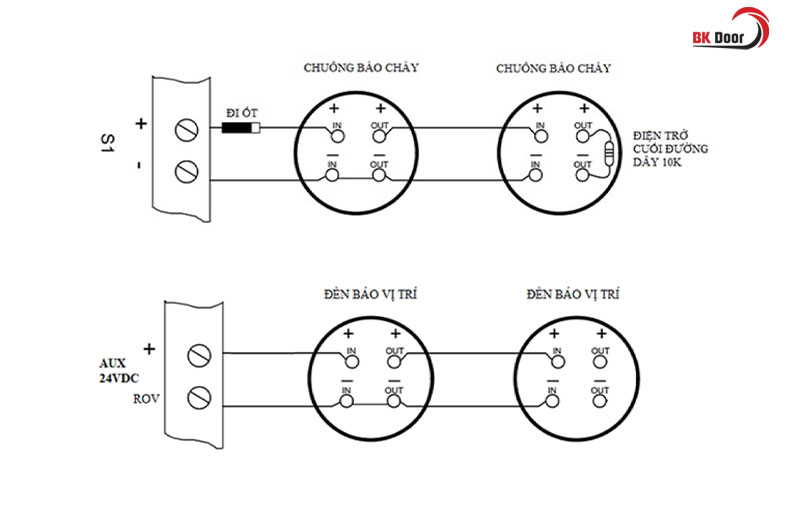

Bước 4 – Đấu nối hệ thống cảnh báo (chuông, đèn): Tiếp theo là lắp đặt các thiết bị cảnh báo như chuông, còi, đèn chớp. Đối với chuông, cần bổ sung diode để phân cực và sử dụng điện trở cuối tuyến đúng thông số kỹ thuật (thường là 10kΩ). Dây tín hiệu được đấu vào các cổng quy định trên trung tâm. Riêng đèn báo thường không yêu cầu phân cực, được kết nối trực tiếp vào các chân nguồn tương ứng.
Bước 5 – Kết nối nguồn và kiểm tra vận hành: Sau khi hoàn tất toàn bộ phần đấu nối, tiến hành kiểm tra lại hệ thống một lần nữa. Nếu đảm bảo đúng kỹ thuật, thực hiện cấp nguồn gồm điện lưới 220V và nguồn dự phòng từ ắc quy. Cuối cùng, chạy thử để kiểm tra khả năng hoạt động và độ ổn định của toàn bộ hệ thống trước khi đưa vào sử dụng.
Cách đọc bản vẽ sơ đồ nguyên lý hệ thống báo cháy
Trong các công trình hiện nay, hệ thống báo cháy luôn phải tuân thủ những quy chuẩn kỹ thuật như TCVN 3890 hay TCVN 5738 để đảm bảo khả năng phát hiện và cảnh báo sự cố một cách chính xác, liên tục. Về cấu tạo, một hệ thống tiêu chuẩn thường được hình thành từ các nhóm thiết bị chính sau:
- Bộ điều khiển trung tâm: Đây là nơi tiếp nhận toàn bộ tín hiệu từ các thiết bị trong hệ thống. Sau khi phân tích, trung tâm sẽ đưa ra lệnh kích hoạt cảnh báo tương ứng với từng tình huống cụ thể.
- Khu vực kiểm soát cháy: Không gian trong công trình được chia thành từng vùng hoặc từng điểm riêng biệt. Nhờ đó, khi có sự cố, người vận hành có thể nhanh chóng khoanh vùng khu vực cần xử lý.
- Hệ thống cảnh báo: Gồm các thiết bị phát tín hiệu như còi, chuông, đèn… giúp truyền thông tin nguy hiểm đến con người thông qua âm thanh và ánh sáng.
- Thiết bị cảm biến cháy: Bao gồm các đầu dò khói, nhiệt… hoạt động liên tục để phát hiện những thay đổi bất thường trong môi trường, từ đó kích hoạt tín hiệu cảnh báo sớm.
- Thiết bị kích hoạt bằng tay: Cho phép con người chủ động gửi tín hiệu báo cháy trong những tình huống khẩn cấp mà hệ thống tự động chưa kịp phản ứng.
- Nguồn vận hành: Hệ thống sử dụng song song điện lưới và nguồn dự phòng. Khi xảy ra sự cố mất điện, nguồn dự phòng sẽ ngay lập tức thay thế để đảm bảo hệ thống không bị gián đoạn.
Tuy nhiên, một hệ thống báo cháy chỉ thực sự hiệu quả khi được kết hợp với các giải pháp ngăn cháy lan và hỗ trợ thoát nạn. Trong đó, cửa chống cháy là một thành phần quan trọng giúp cô lập khu vực cháy và kiểm soát khói. Các dòng cửa chống cháy của BK Door được thiết kế để phối hợp đồng bộ với hệ thống báo cháy, góp phần tạo nên một giải pháp an toàn toàn diện cho công trình.
Có thể thấy, việc hiểu rõ từng thành phần trong hệ thống không chỉ giúp quá trình thiết kế và thi công chính xác hơn mà còn đảm bảo công trình đáp ứng đầy đủ các yêu cầu về an toàn phòng cháy chữa cháy trong thực tế.
